鋼制拍門-拍門廠家為減小能耗，提高泵站運行效率，公司研制了一種開啟角度大、水流阻力小的節能型側翻式拍門，根據力學原理，將原本懸掛式拍門的橫向門軸改為立式門軸，同時向內傾斜一個的傾斜角度的拍門，此時門體所要克服的開啟力僅為門體自重的分力，所以節能型側翻式拍門能在開啟時達到更大的開啟角度，從而達到減小水流阻力，起到節約能耗的作用。

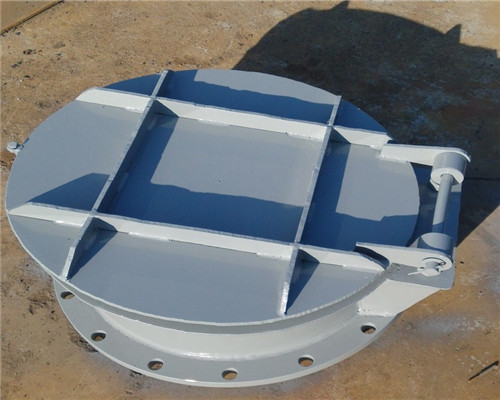

側翻式拍門由門板、門鉸、門座、同軸和密封件等組成，門板通過門鉸安裝在門座上。根據國內泵站的應用情況，拍門的門形分圓形和矩形兩種。
技術參數
工作水頭：15m
使用溫度：0～80℃
阻力系數：≤0.1
水頭損失：<0.04m
開啟角度：80°以上
開啟力(非淹沒)：小于門重1/5
主要零件材料
序號 名稱 材料
1 門座 鑄鋼
2 銷軸 不銹鋼
3 襯套 銅合金固體潤滑軸承
4 密封面 鑄鋼(H)+橡膠(X)
5 門體 鑄鋼
鋼制拍門主要技術特點：
1、無需任何啟閉裝置，能自動啟閉。側翻式拍門與懸掛式拍門相比顯著的特點是：將閥體鉸軸豎向布置，并設計了一個傾斜角度，利用門重分力作閉門的動力，不管大、中、小通徑拍門，均無需任何啟閉裝置。
2、安全穩定，節能高效。側翻式拍門運行時阻力小，開啟角度大，閉門時撞擊力小，消除了水錘和出水時產生的漩渦;無需手、電、氣、液控制，不要人工操作，節省大量人力物力，提高泵站運行可靠性和裝置效率，降低運行維護成本，降低泵站能耗。在實際運行中經水利部檢測測試中心測試，側翻式拍門比懸掛式拍門節約電能22.5%。http://www.jiajuhui.org/
