螺旋式水閘門

---

螺旋式水閘門產品特點：
1、采用可更換式密封結構，維修跟換更方便。
2、結構簡單、操作靈活、重量輕、無卡阻、切斷快。
3、安裝不受角度限制， 操作方便， 能隨時調節開度。
4、驅動方式多樣化：手動、齒輪、鏈輪、氣動和電動等。
5、可制作雙層閘板，更牢固且鑲銅密封，保證密封不泄漏是我們產品的最大優點。

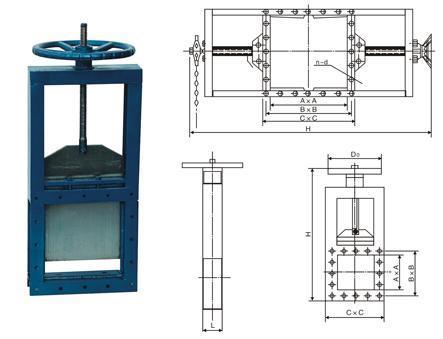

螺旋式水閘門【主要外形尺寸】：



類別	A×A1	B×B1	C×C1	L	H	N-d	重量(kg)
單向	200×200	256×256	296×296	820	100	8-Φ12	62
	245×245	305×715	341×751	1620	100	8-Φ14	68
	250×250	306×306	346×346	930	100	8-Φ14	70.5
	300×300	356×356	396×396	1050	100	8-Φ14	81
	400×400	456×456	496×496	1250	100	12-Φ14	114
	450×450	510×510	556×556	1350	120	12-Φ18	130
	490×490	550×550	596×596	1440	120	16-Φ18	147
	500×500	560×560	606×606	1500	120	16-Φ18	153
	600×600	660×660	706×706	1710	120	16-Φ18	178
	700×700	770×770	820×820	1940	140	20-Φ18	213
	800×800	870×870	920×920	2140	140	20-Φ18	257
	900×900	974×974	1030×1030	2410	160	24-Φ18	325
	980×980	1054×1054	1110×1110	2570	160	24-Φ23	392
	1000×1000	1074×1074	1130×1130	2610	160	24-Φ23	428
雙向	600×600	660×660	706×706	2010	120	16-Φ18	200
	600×1000	660×1074	706×1130	2870	120	20-Φ23	290
	700×700	770×770	820×820	2130	140	20-Φ18	290
	800×800	870×870	920×920	2240	140	20-Φ18	310
	900×900	974×974	1030×1030	2660	160	20-Φ23	380
	1000×1000	1074×1074	1130×1130	2870	160	24-Φ23	460
	1100×1100	1180×1180	1240×1240	3120	180	28-Φ23	500
	1200×1200	1280×1280	1340×1340	3310	180	32-Φ23	540

 注： LMD-單向 I-手輪 Ⅱ-鏈輪，距地面小于1.7米用手輪，大于1.7米用鏈輪
           鏈條節數M=0.105X-113（X是絲桿中心離地面度度）
